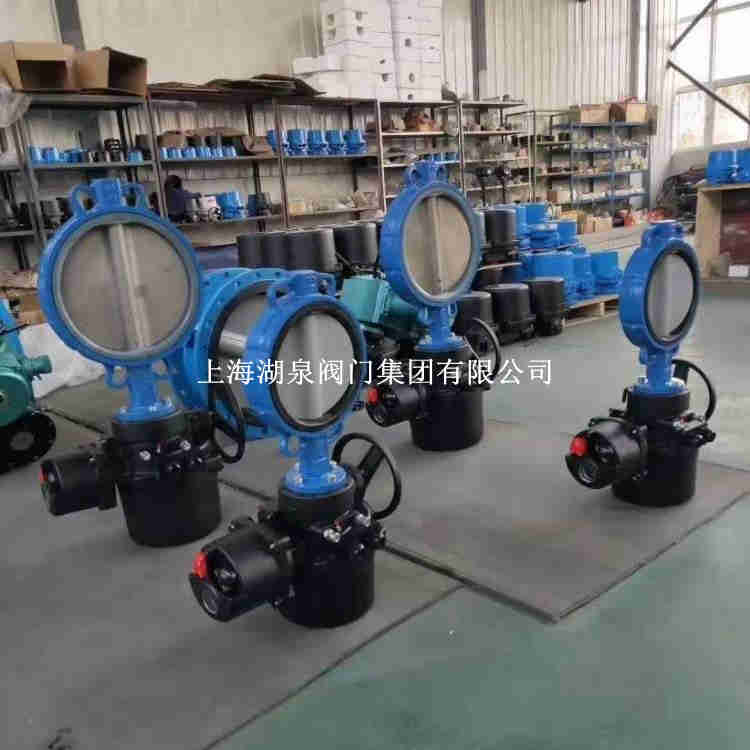

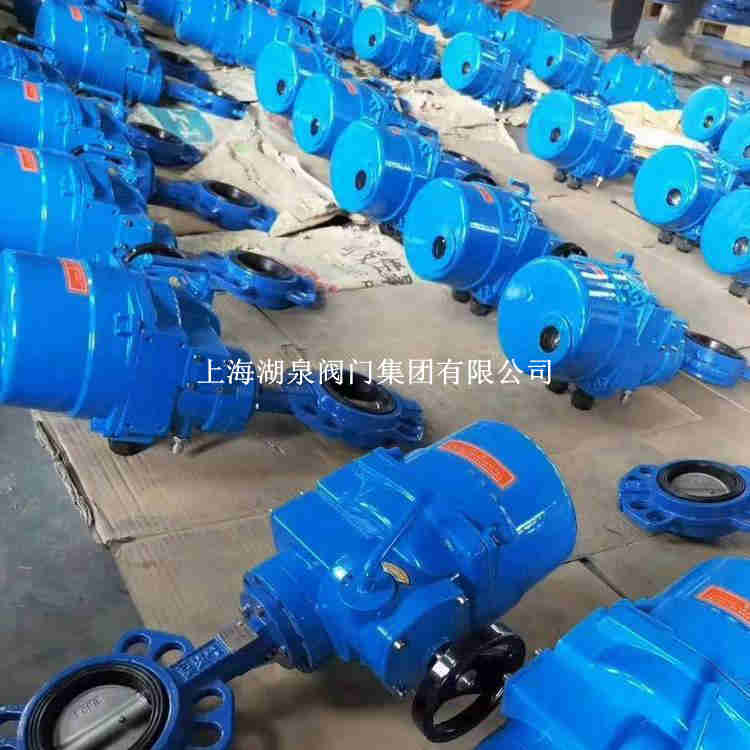

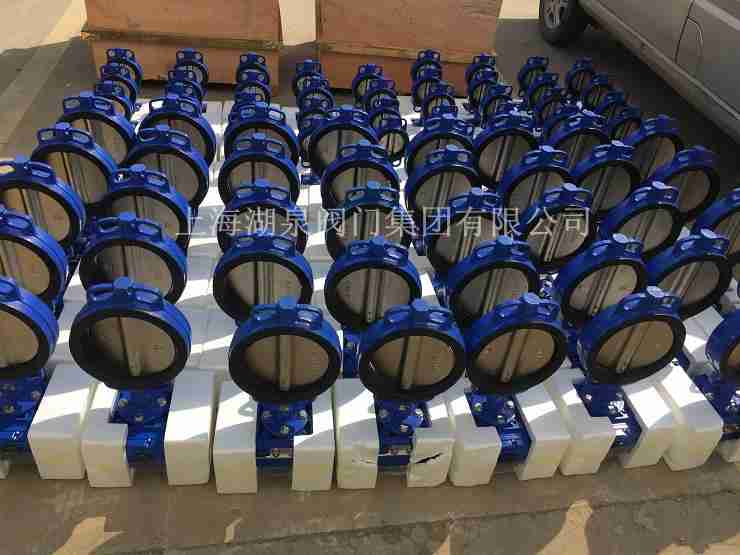

調節型電動閥門d971x-16 dn100的產品說明書——D971X-16電動蝶閥 D971X-16電動蝶閥立即聯系 產品詳情 D971X-16電動蝶閥 型號:D971X-16 DN40-DN300 規格:PN10,PN16 DN40-DN300 一、概述 電動四氟密封對夾蝶閥閥門 材料:鑄鐵、碳鋼、不銹鋼;適用... D343H、D343Y 四氟密封蝶閥 D373H、D373Y 對夾式硬密封蝶閥 TD971X-16電動調節蝶閥 D343F、D343H 多層次三偏心硬密封蝶閥 XD371X-10、XD371X-16 消防信號蝶閥 SD341X-6、SD341X-10 ...開關型電動蝶閥D971X-16概述 D971X電動對夾式軟密封蝶閥是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動軟密封蝶閥具有功能強,...
|
公稱通徑DN(mm) |
50-600 |
||||||
|
公稱壓力PN(MPa) |
0.6 |
1.0
|
|||||
|
公稱壓力(MPa) |
強度試驗 |
0.9 |
1.5
|
||||
|
密封試驗 |
0.66 |
1.1
|
|||||
|
材料 |
材料代碼 |
C |
P |
R |
|||
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18N12M02Ti |
|||
|
碟版 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12M02Ti |
||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12M02Ti |
||||
|
密封圈 |
乙丙 丁氰所料 |
||||||
|
填料 |
柔性石墨 V型橡膠墊
|
||||||
|
適用工況 |
適用介質 |
水、蒸汽 |
硝酸類 |
醋酸類 |
|||
|
適用濕度 |
-28°C-300°C |
||||||
|
執行器 |
型號 |
GT或AW系列 |
|||||
|
氣源壓力 |
0.3-0.7MPa |
||||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
實驗檢驗 |
||
|
GBT/12230 |
GB12221 |
/ |
GB9131 |
||||
體：公稱通徑：DN50～400mm公稱壓力：PN1.6,4.0,6.4MPa連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti上閥蓋：常溫型：-20～+200℃散熱型：+200～+450℃壓蓋形式：螺栓壓緊式填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料 襯橡膠，襯四氟乙烯 密封材料:不銹鋼,橡膠,四氟乙烯閥內組件：閥芯形式：閥板流量特性：等百分比特性或直線特性材料：1Cr18Ni9Ti OCr18Ni12M02Ti
|
電動執行器 |
開關式,無源觸點開關式,電位計式,智能調節式 |
|
公稱通經 |
50～1200mm(可定做25、32、40) |
|
公稱壓力 |
1.0～1.6MPa |
|
適用溫度 |
EPDM:-29～+120℃ |
|
NBR:-29～+80℃ |
|
|
連接方式 |
對夾 |
|
閥結構 |
A型、LT型 |
|
閥體材質 |
鑄鐵、碳鋼 |
|
閥板材質 |
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水) |
|
閥座材質 |
EPDM、NBR PTFE |
|
適用介質 |
水及液體類介質 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
型號有：
D971X-16 DN50，D971X-16 DN65，D971X-16 DN80，D971X-16 DN100，D971X-16 DN125，D971X-16 DN150，D971X-16 DN200，D971X-16 DN250，D971X-16 DN300，D971X-16 DN350，D971X-16 DN400，D971X-16 DN450，D971X-16 DN500，D971X-16 DN600，D971X-16 DN700，D971X-16 DN800，D971X-16 DN900，D971X-16 DN1000
