上海湖泉閥門集團有限公司d941x-16電動法蘭蝶閥說明書D941X-16電動法蘭開關蝶閥 304閥板橡膠軟密封污水用電動蝶閥簡介:D941X-16電動法蘭開關蝶閥適用于溫度≤80℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力 冶金、城建、輕紡...軟密封蝶閥適用于溫度≤80℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;治金、城建、輕紡、造紙等給排水、氣體管道上作調節流... 主要生產(D941X電動法蘭式軟密封蝶閥)也是國內(蝶閥)生產商之一。

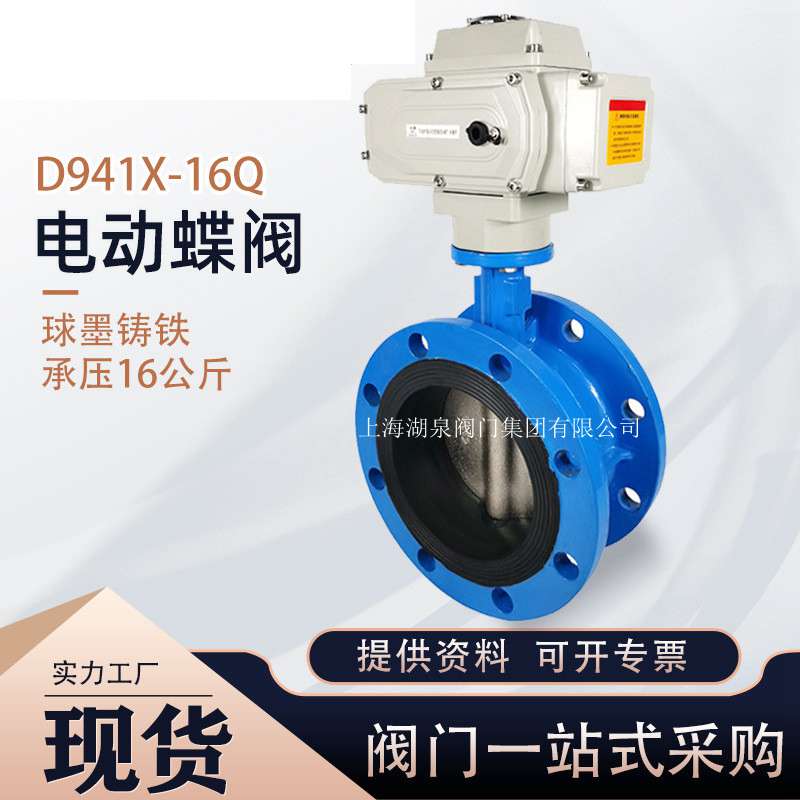

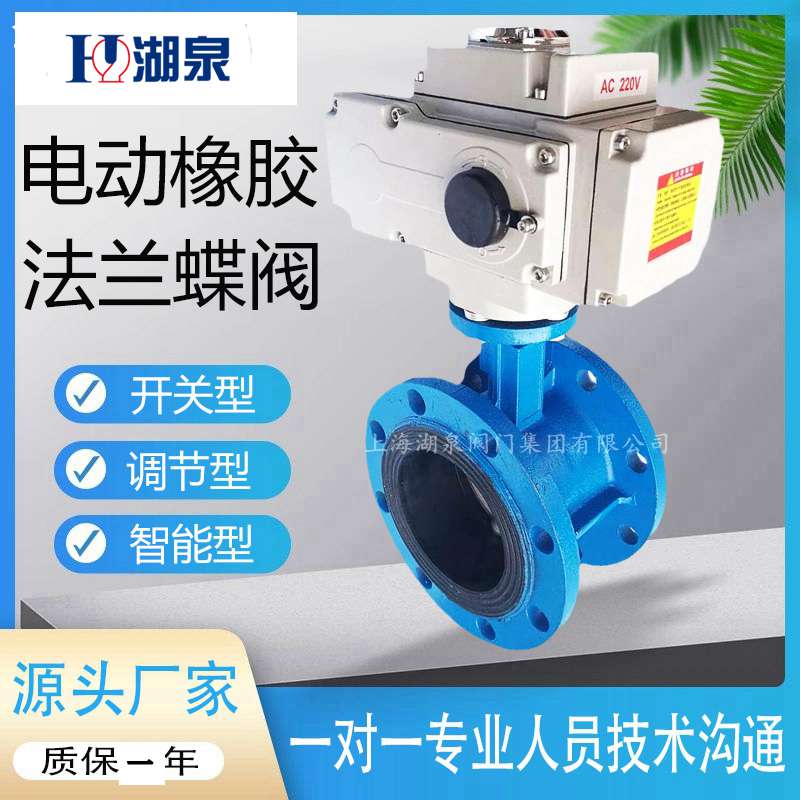

D941X-16Q型法蘭電動蝶閥系列產品是基于法蘭軟密封蝶閥裝配系列電動執行機構的一種自控蝶閥。該電動蝶閥可通過220V或380V電源控制運轉，也可通過控制模塊輸入4-20mAD或1-5VD控制...法蘭式電動軟密封法蘭蝶閥作為***調速型蝶閥,電動法蘭蝶閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化的模式,根據蝶板不同位置的動作特點,從電動驅動控制...是工業管道中應用zui為常用的閥門品種之一。電動執行器旋轉90°即可快速啟閉,操作簡單。同時該閥門具有良好的流體控制特性。

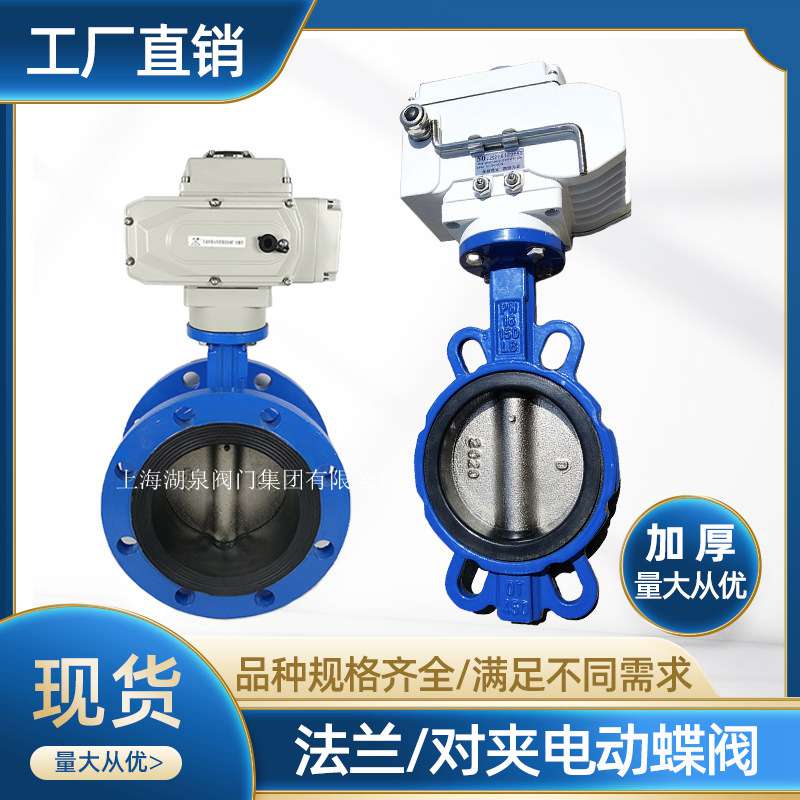

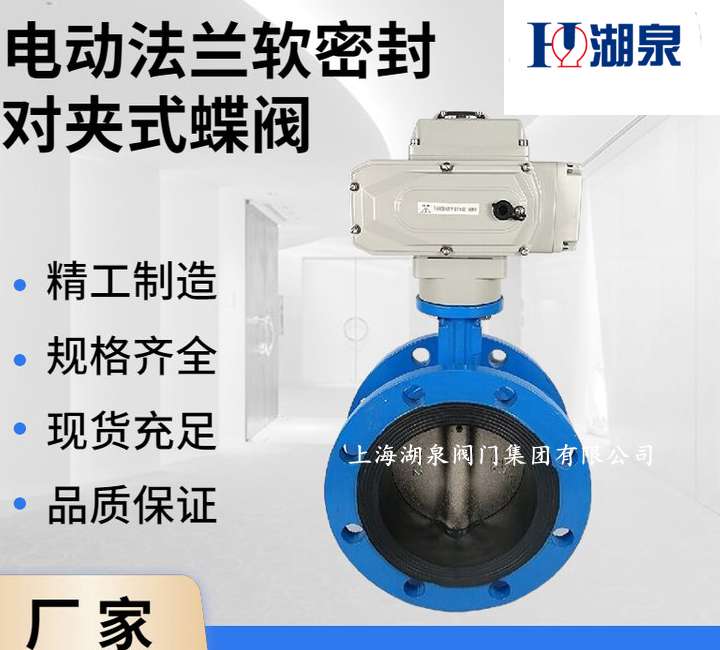

電動法蘭蝶閥D941X-16Q 主要適用于水廠、電廠、鋼廠冶煉、造紙,化工、飲食等系統供排水用,尤為適用自來水管道路上作為調節 流量設備使用。閥體密封為先進硫化橡膠工藝一體式制造而成。D941X電動法蘭軟密封蝶閥(D941X、D941F、D941N,電動蝶閥、法蘭蝶閥、軟密封蝶閥、防爆蝶閥、消防蝶閥、襯膠蝶閥、電動軟密封法蘭蝶閥、電動襯膠蝶閥、電動軟密封蝶閥、電動法蘭蝶...
9代表驅動裝置是電動。4代表閥門與管道的連接方式是法蘭連接。1有兩種說法，第一種是閥門是中線的，那閥門就有可能是閥體內襯膠的軟密封蝶閥，第二種說法是垂直板式（閥門全關時，蝶板和通道垂直）。
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。
也可選用3810系列或QH系列電子式角行程執行機構.亦可選用DQW系列或DZW系列。≥DN200口徑閥門一般采用380VAC電動執行器。
