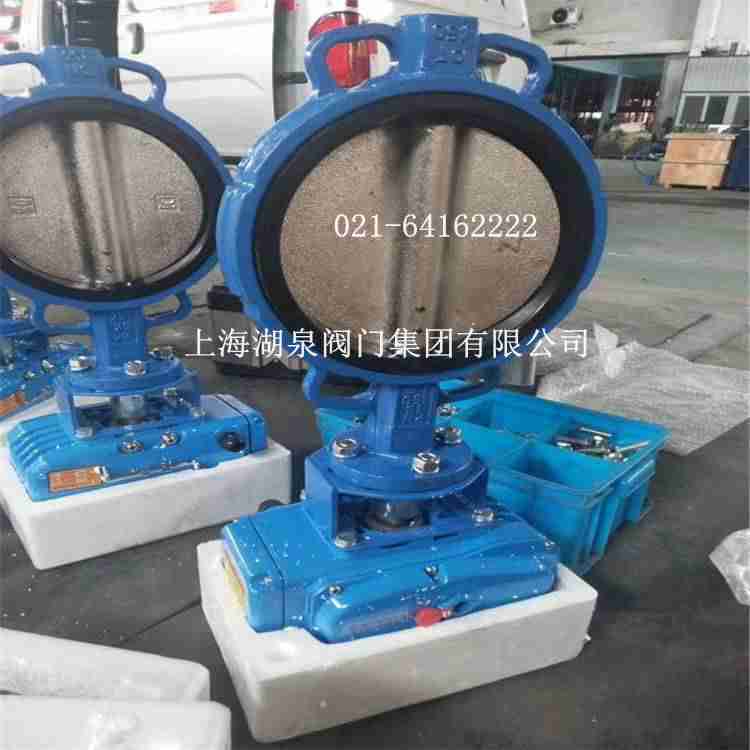

上海湖泉閥門集團有限公司電動蝶閥304材質D971X一16P dn400的產品使用說明書材質 不銹鋼304 型號 D971X-16P D971X電動對夾式軟密封蝶閥 不銹鋼電動蝶閥D971X-16P概述 D971X電動對夾式軟密封蝶閥是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制...D971X-16p 材質 304 產品名稱 電動不銹鋼對夾蝶閥 規格 DN20-DN500 驅動方式 電動 工作溫度 -20°-240° 密封形式 軟密封 連接方式
D971X-16P 結構形式 : 垂直板式 加工定制 : 是 材質 : 不銹鋼 連接形式 : 對夾 適用介質 : 水 壓力環境 : 常壓 工作溫度 : 常溫 標準 : 國標 流動方向 : 單向 驅動方式 : 電... 本廠研制的電動蝶閥D971X-16是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能,目前碟閥在低壓大中口徑管道上的使...D971X是由高精度電動執行器與對夾式蝶閥組成,執行器采用一體化結構,開關型有輸入AC220V電壓, 輸出無源觸點信號(或開關到位燈信號),調節型有輸入(DC4-20mA或DC1-5V)的控制信號及單相...
d971X/J防結露蝶閥閥體為鋁合金壓鑄材質,杜絕銹蝕,有很強的防結露功能,適用于空調、工業水處理設備,被廣泛應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排...。調節型是以(AC220V、AC380V或DC24V)電源作為動力，接收工業自動化控制系統預設的參數值4~20mA(0~5等弱電控制)信號來完成調節動作。電動優點：1、電動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。2、電動蝶閥結構簡單，體積小，重量輕。3、電動蝶閥可以運送泥漿，在管道口積存液體*少。4、電動蝶閥低壓下，可以實現良好的密封。5、電動蝶閥調節性能好。用于各種工業自動化生產的管道流量、壓力、溫度的控制。例如：電力、冶金、石化、環保、能源管理、消防系統等。
D971X
電動蝶閥設計標準
| 設計標準 | GB/T2238-1989 |
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
D971X電動蝶閥技術參數
| 公稱通徑DN(mm) | 50～1200 |
| 公稱壓力 | PN1.0、1.6MPa |
| 法蘭標準 | JB/T79、GB/T9113、HG20594-97 |
| 連接形式 | 法蘭式、對夾式 |
| 閥板形式 | 垂直板式 |
| 流量特性 | 近似快開型 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |

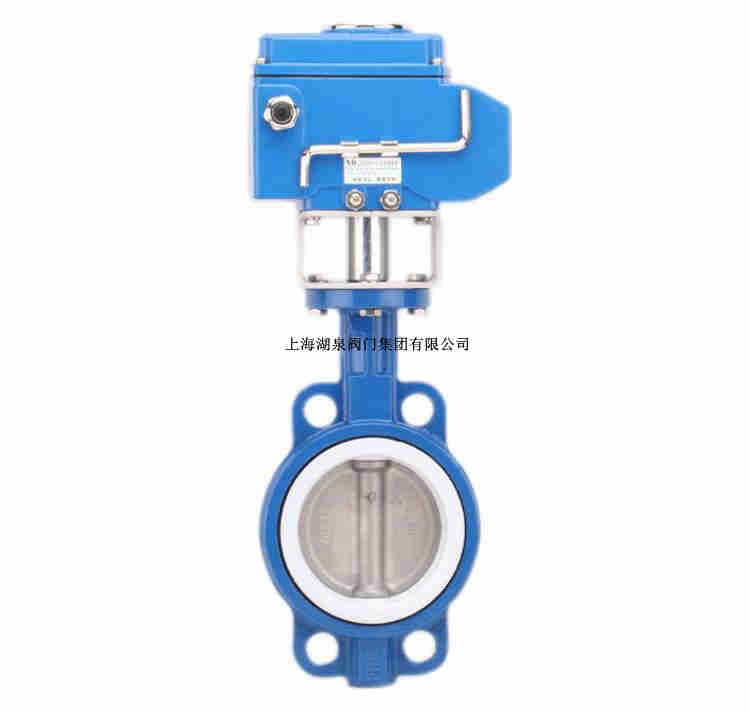

D971X電動蝶閥電動執行器
| 執行器類別 | 引進型RDK系列執行器參數 | 引進型3610R系列執行器參數 | 引進型HQ系列執行器參數 |
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
| 輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
