電動蝶閥接線圖說明書電動蝶閥有普通型和智能型。普通型，當接通其電機，閥門便開或合，視電機正反轉而定；智能型如AC380V的，給其供AC380V后，電機不動，內部控制電路板可以工作。當給其輸入4—20mA電流時，做相應動作。4mA時關閉，20mA時打開。而且有4—20mA模擬量反饋信號，以反應它的閥門開度大小。
電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。
常見的電動蝶閥接線圖：

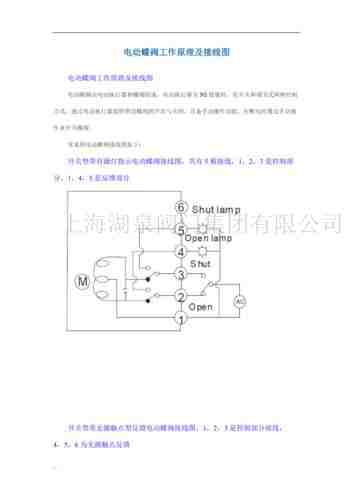

如下：開關型帶有源燈指示電動蝶閥接線圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分。
電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。
常見的電動蝶閥接線圖：
如下：開關型帶有源燈指示電動蝶閥接線圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分。

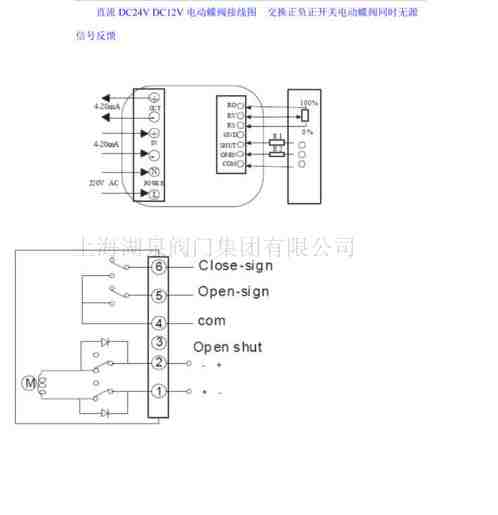

開關型帶無源觸點型反饋電動蝶閥接線圖，1，2，3是控制部分接線，4，5，6為無源觸點反饋。
電動蝶閥由電動執行器和蝶閥組成,電動執行器為90度旋轉,有開關和調節式兩種控制方式,通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能,在斷電時通過手動操作來開關蝶閥。
開關型帶開度信號反饋電動蝶閥接線圖。1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定。

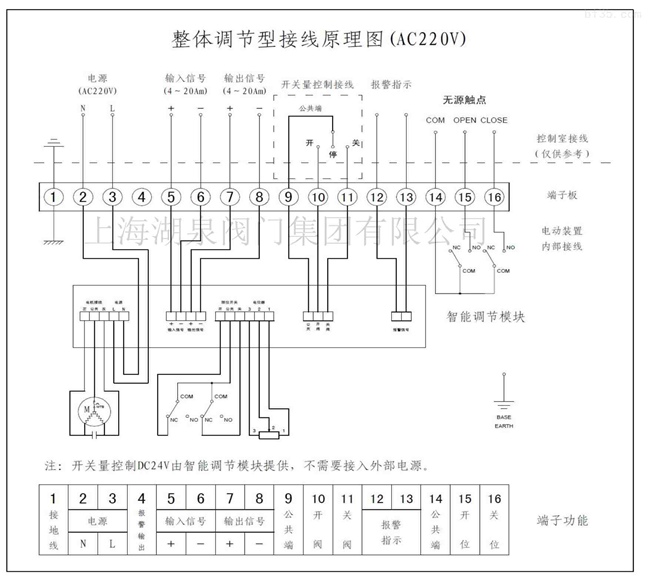

電動閥、電動蝶閥原理與接線 電動閥:電動調節閥(可以控制開度。可連續調節閥門)與電動閥(只能控制開關不能控制開度),交流一般3根線,火線、零線、地線。是一種旋轉角度為90°的旋轉蝶閥,連接方式為對夾式連接。輸入控制信號(4-20mA或1-5VDC)和單電源即可控制運行。功能強大、體積小、性能可靠、配套簡單、通流量大。
根據電源信號控制和控制閥門的開關動作，電動蝶閥的控制原理通常包括：AC220V、AC380V、DC24V、4~20mA0~10v。電動蝶閥的工作原理:電力提供動力，電動裝置驅動閥桿移動，閥桿驅動連接蝶板產生90°旋轉，實現閥門的開關，從而調節和控制管道中的流動介質。電源連接時，輸入電壓為220V，開關量可自行調節。通過輸入控制信號和單向電源，可以控制整個系統的運行，具有內置伺服模塊。還可接收工業自動控制系統的4~20mA或其它信號，準確控制閥門開度，從而對流量、溫度、壓力等工藝參數進行調整和控制。
