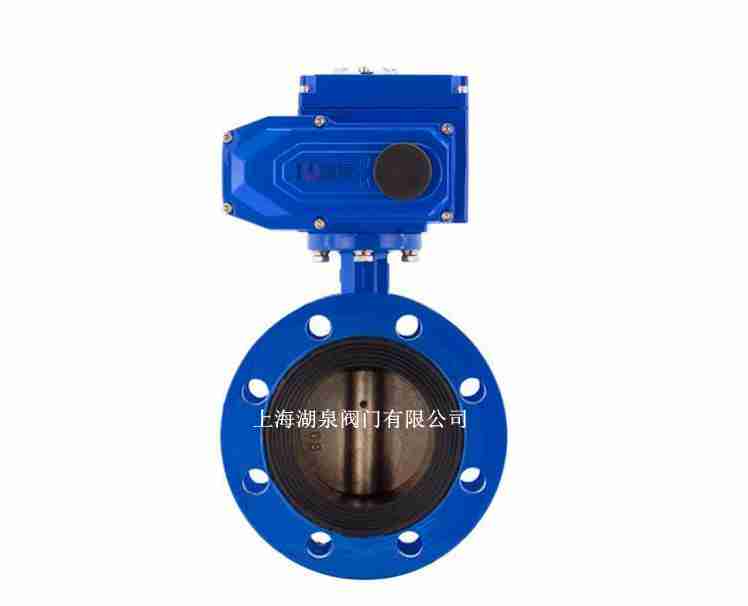

上海湖泉閥門集團有限公司d941x電動法蘭蝶閥廠家性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前電動法蘭蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。雙向密封性能優良，扭矩值小。流量特性趨于直線，調節性能好。采用法蘭連接安裝便捷，立式、臥式安裝均可。密封副材料的多樣性，可供用戶選擇。可用于管端作放空閥用，性能可靠。閥座密封圈與閥體有機地結合為一體，使閥門具有較長的使用壽命。
D941X電動法蘭式軟密封蝶閥尺寸：
|
公稱通徑DN |
A |
B |
C |
D |
E |
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
40 |
155 |
349 |
57 |
104 |
108 |
|
50 |
155 |
353 |
62 |
104 |
108 |
|
65 |
155 |
362 |
70 |
104 |
112 |
|
80 |
155 |
368 |
89 |
104 |
114 |
|
100 |
208 |
392 |
106 |
115 |
127 |
|
125 |
208 |
407 |
120 |
115 |
140 |
|
150 |
208 |
446 |
132 |
115 |
140 |
|
200 |
256 |
489 |
164 |
127 |
152 |
|
250 |
256 |
514 |
200 |
127 |
165 |
|
300 |
256 |
568 |
238 |
127 |
178 |
|
350 |
288 |
629 |
280 |
164 |
190 |
|
400 |
288 |
662 |
302 |
164 |
216 |
|
450 |
288 |
693 |
335 |
164 |
222 |
|
500 |
288 |
729 |
360 |
164 |
229 |
D941X電動法蘭式軟密封蝶閥參數：
|
執行器技術參數 |
閥體參數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN40～500mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
碳鋼、2cr13、316不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、304/316不銹鋼 、尼龍等 |
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM、NBR、PTFE |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 |
|
限位 |
電氣、機械二重限位 |
溫度 |
EPDM≤105℃、NBR≤68℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
